管道單線圖被看作是一種三維圖紙，通常也叫iso圖或軸測圖，是利用等軸測原理將物體的三個基本維度（高度、寬度和深度）整合到一個視圖中，以提供物體的透視表現。

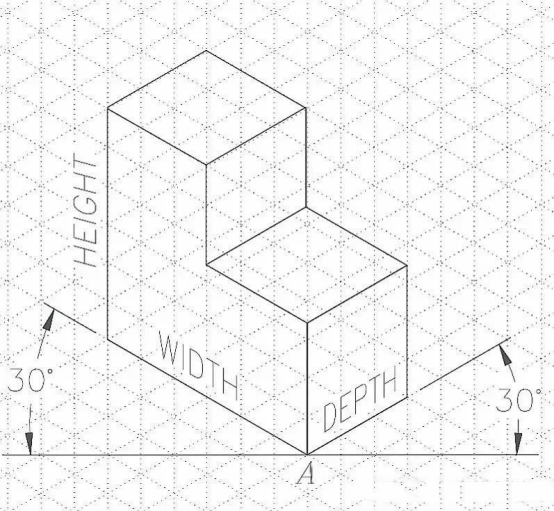

        為了在一個視圖中包含高度、寬度和深度的尺寸，等軸測圖必須在與水平面呈30°角的軸上繪制。

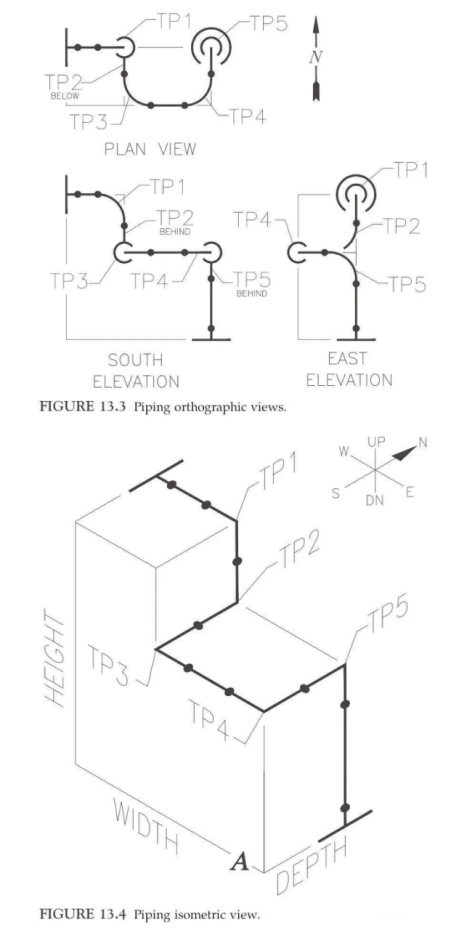

通過比較下面的正交視圖和軸測圖，可以明顯看出，帶有管道符號的軸測圖比標準的正交視圖更清晰、更易于理解。轉彎點（TP）是管道改變方向的點。

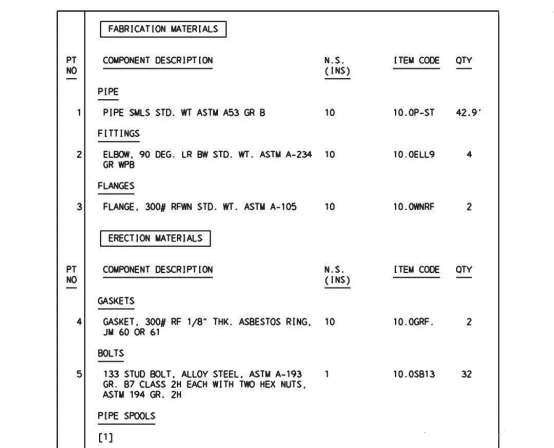

       無論是傳統手工繪制技術還是從3D模型自動生成，管道軸測圖都是一份重要的設計文件，它是管道施工和管理的主要依據。綜合材料表（MTO，material take-off）是把管道安裝的材料匯總起來用于購買或采購的清單。這意味著所有管道組件（彎頭、法蘭、螺母、螺栓、墊圈、密封圈等）都必須被統計在內，以便購買這些材料。管道軸測圖在材料采購準確性和管道安裝的正確性，都將發揮關鍵作用。軸測圖中的材料表被稱為材料清單BOM(Bill of materials)。

        軸測圖最終會作為制造和安裝圖使用。制造者將根據這些圖紙進行管道的安裝、檢驗以及驗收，也是作為施工記錄的依據。
管道軸測圖通常以單線形式繪制，并以示意圖的形式創建，這意味著它們不是按比例繪制的。一個常見的管道配件、法蘭和閥門的軸測符號可以代表所有尺寸的管道。管道的實際尺寸或壓力等級是通過使用標注和注釋來表達的，特別是管線編號。參照管道單線圖畫法 。盡管管道軸測圖不是按比例繪制的，我們也應盡最大努力以比例方式繪制它們。比如在可能的情況下，應該將10m的管道繪制得比5m的管道長兩倍，看起來更接近實際。軟件生成的等軸測圖在這一點上往往不足，但通常都被忽略。
        管道元件無論尺寸或等級如何，它們都以相同的大小繪制。這種統一的繪制方式，盡管忽略了實際尺寸和壓力等級的差異，卻保證了圖紙的清晰性和一致性，使得施工人員能夠更直觀、更快速地理解管道配置的布局和細節。

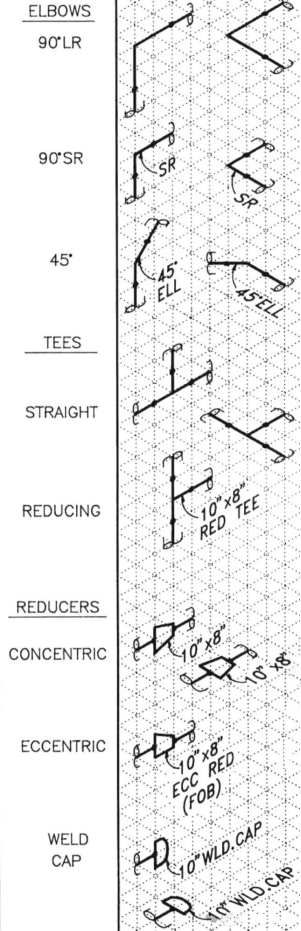

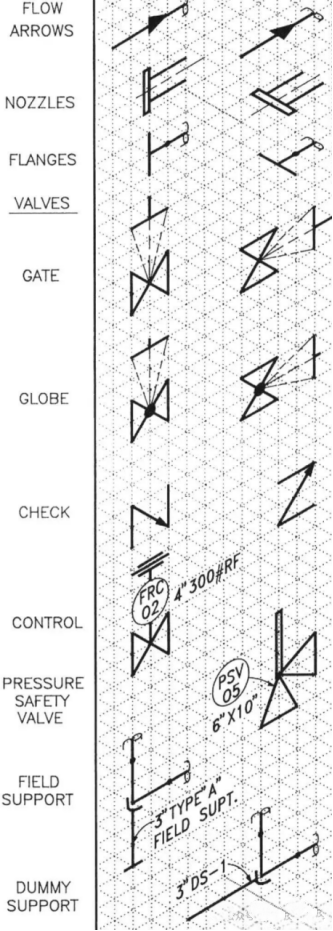

       上圖展示了手工繪制的配件、法蘭和閥門的軸測符號的大小和形狀。這些符號是行業應用中的典型畫法，可作為繪制和解釋管道軸測圖的圖例。使用3D工廠建模軟件的工程和設計公司利用軟件的特性，自動生成建模管道的軸測圖。由建模程序生成的管道軸測圖完全標注了尺寸，包括注釋和標注，并附有完整的物料清單。為了確保圖紙的標準化和一致性，很多公司都會根據自身情況或項目狀況制定一套詳細的出圖規則，控制自動生成的軸測圖樣式，包括如何進行必要的修訂和更新。
       在工程和設計領域，準確性和細節至關重要。無論是手工繪制還是通過軟件自動生成的軸測圖，其最終目標都是為了提供清晰、準確和詳細的設計信息，以便于制造和安裝人員能夠根據圖紙進行精確的管道預制和安裝。
